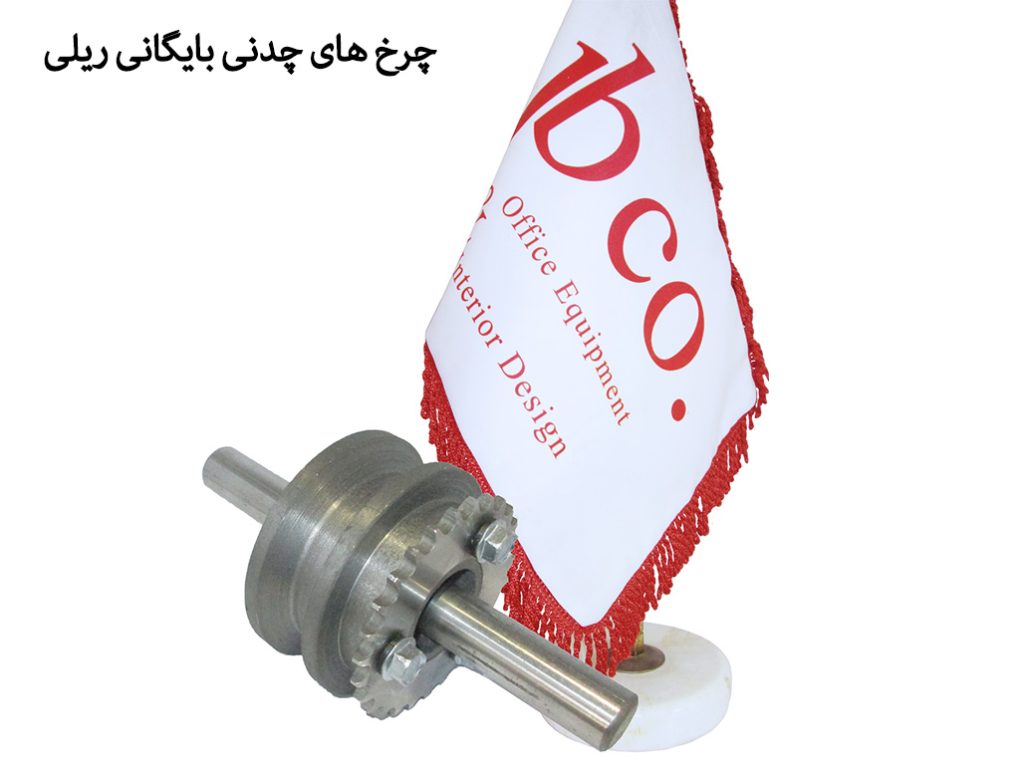

چرخ های چدنی بایگانی ریلی

چرخ های چدنی بایگانی ریلی

با عرض سلام و احترام خدمت مشتریان عزیز

در سلسله مقالات مربوط به مشخصات فنی، به بررسی جزئیات قطعات و مشخصات فنی بایگانی ریلی می پردازیم . تولید محصولات با کیفیت و مرغوب در دستور کار ماست.

با ما همراه باشید…

چرخ های سیستم بایگانی ریلی :

سیستم های بایگانی ریلی همانطور که از نامش پیداست، تعدادی قفسه بایگانی متحرک هستند که بر روی ریل با استفاده از چرخ های تعبیه شده حرکت می کنند.این چرخ ها وظیفه انتقال قفسه ها و حرکت آن ها روی ریل را بر عهده دارند. نیرو از فرمان با استفاده از زنجیر به چرخ دنده و در نهایت با شفت ( میل ترانس ) نمره 25 دو پلیشه و یاتاقان به سیستم داخلی و چرخ ها منتقل می شود و باعث حرکت و جابجایی آن ها می شود.
انواع چرخ هایی که در این سیستم به کار گرفته میشوند جنس های مختلفی دارند. اما بهترین نوع آن از جنس چدن نشکن می باشد که در کارخانه نیز پرداخت هایی روی آن صورت گیرد. حال به این سوال می رسیم که علت تولید آنها از جنس چدن نشکن چیست و چه ویژگی هایی دارد؟

چدن نشکن یا داکتیل چیست ؟

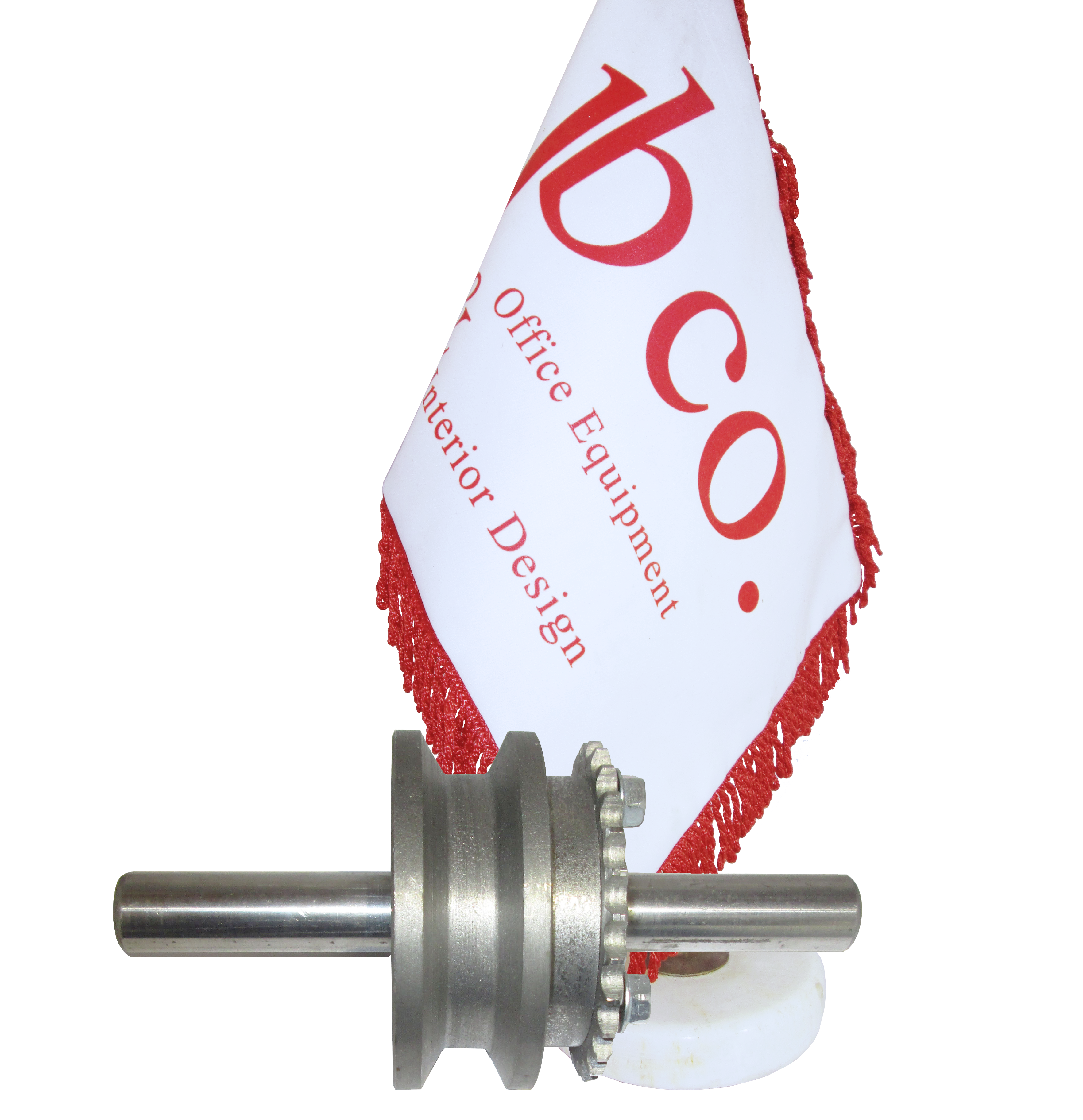

آهن بعنوان یک عنصر خالص, فلزی مناسب برای مصارف صنعتی نیست. برای تولید فولاد و چدن (Cast iron) مقدار کمی عناصر غیر فلزی همانند کربن به آهن خالص اضافه می شود. چدن به آلیاژهایی از آهن و کربن که بین ۲.۱ الی ۶.۲ درصد کربن داشته باشند، گفته می‌شود.چرخ های چدنی بایگانی ریلی1

چدن ها به استثنای چدن نشکن ( داکتیل) ، حالت شکننده دارند و به دلیل داشتن نقطه ذوب پایین، سیالیت بالا، قابلیت ریخته‌گری آسان، قابلیت ماشین کاری بالا ، تغییرشکل ناپذیری و مقاومت به سایش بالا، به موادی مهندسی و صنعتی با دامنه وسیعی از کاربردها تبدیل شده‌اند . چدن دارای انواع مختلفی میباشد که یکی از انواع مختلف آن چدن نشکن یا داکتیل است. چدن نشکن به چدنی می گویند که حاوی گرافیت و کربن های کروی شکل می باشد .

به این چدن در آمریکا چدن کلوخه‌ای و در انگلیس چدن با گرافیت کروی (SG) می گویند . مقدار گوگرد و فسفر به کار رفته در این نوع چدن نسبت به چدن معمولی همواره کمتر میباشد . چدن داتیل یا نشکن دارای گستره‌ ای از تنش تسلیم خوب و شکل پذیری قابل قبولی می باشد و برعکس چدن چکش ‌خوار ، می‌ توان آنها را با ضخامت‌ های مختلف نازک و ضخیم ریخته گری کرد .

چدن های نشکن گروهی از چدن های معمولی هستند که به دلیل وجود گرافیت کروی مقاومت ضربه و خستگی آن ‌ها نسبت به سایر چدن ‌ها بیش ‌تر است . استحکام این عنصر از آلومینیوم بیشتر است و در مقابل ضربه و شکنندگی مقاوم می باشد.

ترکیب شیمیایی چدن ها:

  • کربن : ۳.۲ تا ۳.۶ درصد
  • سیلیسیم : ۲.۲ تا ۲.۸ درصد
  • منگنز : ۰.۱ تا ۰.۲ درصد
  • منیزیم : ۰.۰۳ تا ۰.۰۴ درصد
  • فسفر : ۰.۰۰۵ تا ۰.۰۴ درصد
  • گوگرد : ۰.۰۰۵ تا ۰.۰۲ درصد
  • و مس : کمتر از ۰.۴۰ درصد

در چدن های نشکن ، گرافیت به شکل کلوخه تشکیل می‌ شود . ورق ‌های نوک تیز گرافیت ، باعث ایجاد تمرکز تنش در زمینه شده و در نتیجه ترک ایجاد می‌ شود . این در حالی است که کلوخه ‌های کروی ( گرافیت ) موجود در چدن های نشکن مانع از ایجاد ترک می ‌شوند ، در نتیجه شکل پذیری تقویت شده ‌ای در آن‌ها ایجاد می ‌شود .

مزایای استفاده از چدن داکتیل :

  • نقطه ی ذوب آن پایین است
  • از قابلیت ریخته گری بالایی برخوردار است
  • قابلیت ماشین کاری آن بسیار خوب است
  • مقاومت سایشی آن به نسبت سایر چدن ها بالاتر است
  • استحکام بسیار خوبی دارد
  • قابلیت شکل پذیری خوبی دارد
  • چقرمگی(1)  آن بالا است

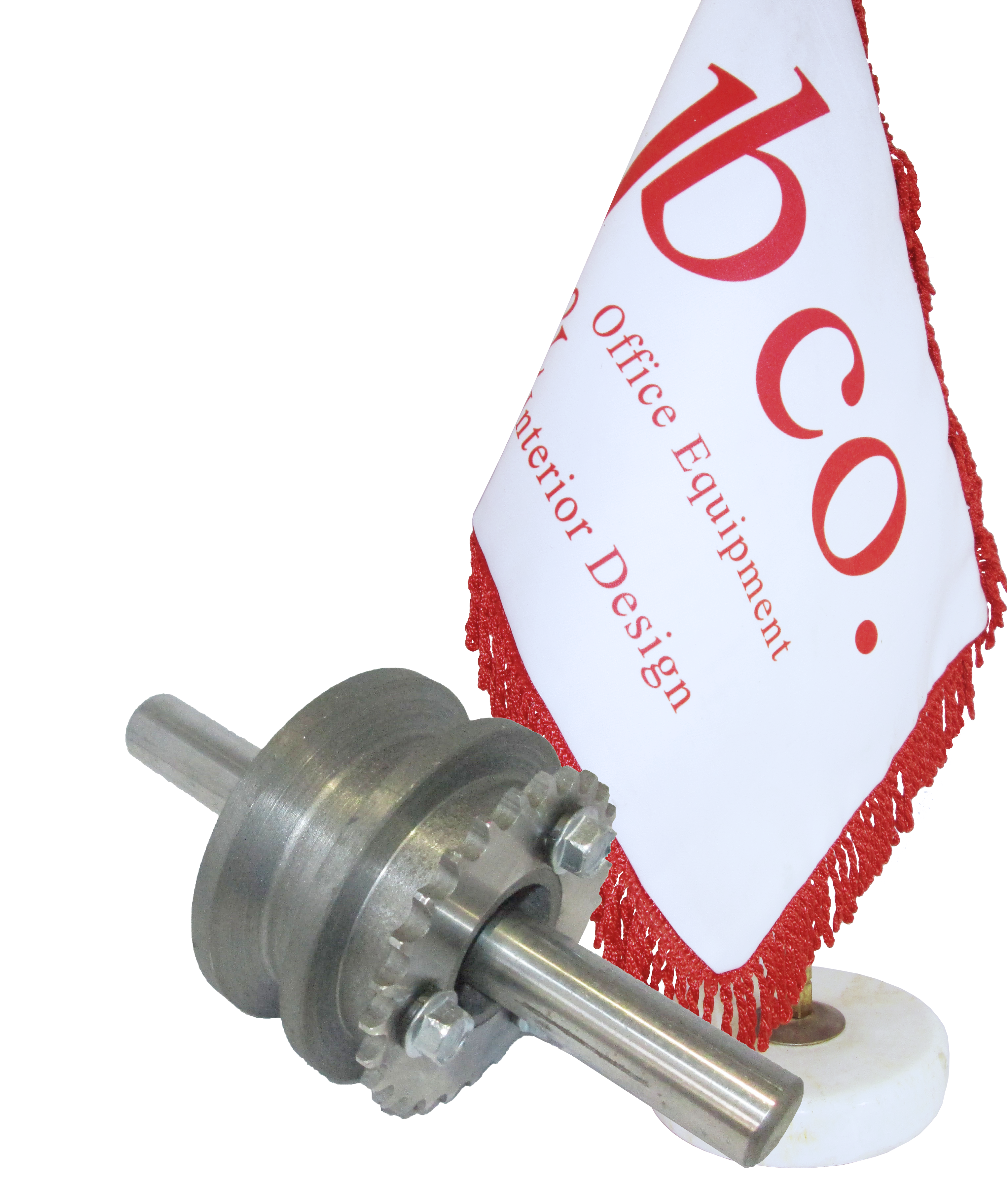

چرخ های چدنی بایگانی ریلی شرکت جهان بایگان :چرخ های چدنی بایگانی ریلی

همانطور که پیش تر گفته شد، در شرکت جهان بایگان، چرخ ها از جنس چدن نشکن سخت تراش خورده به وسیله CNC به صورت جناغی و بسیار دقیق هستند.

این چرخ ها مجهز به دو بلبرینگ 6004zz و همچنین دارای شفت فولادی که در کنس بلبرینگ ها فیکس شده که باعث به صفر رسانیدن خروج سیستم ها از ریل می شود. یاتاقان های چرخ ها از جنس چدن نشکن می باشد.

چرخهای چدنی در سیستم فایل ریلی، از دو نوع هرزگرد و نافی دار میباشند، در نوع نافی دار که دارای اتصال و انتقال قدرت هستند، یک عدد چرخ دنده از جنس CK45 (فولاد ارتشی) که سخت ترین نوع فولاد میباشد، عملیات انتقال قدرت از زنجیر به این نوع چرخ را به انجام میرساند.

همچنین میبایست در نظر داشت نظر به جنس خاص طراحی شده در این چرخ ها، علاوه بر سخت بودن و نشکن بودن، قابلیت تراشکاری دارند و توسط تیم تراشکاری شرکت جهان بایگان، به طور دقیق تحت عملیات تراشکاری دقیق CNC و Hubs CNC قرار میگیرند.

چرا در چرخهای بایگانی ریلی، بجای چدن از پلاستیک استفاده نمیشود؟

یکی از مهمترین سوالاتی که محتمل است به نظر شما برسد این است که چرا جنس چرخهای قفسه ریلی تولیدی شرکت جهان بایگان از چدن نشکن میباشد؟ برای مثال چرا از جنس پلاستیک که سبک تر هم هست نمیباشد…

تیم تحقیق و توسعه شرکت، بصورت مرتب در حال بهبود ساختار این سازه آرشیوی میباشد و هم راستا با تغییرات روز دنیا، سعیمان این هست که روزانه به فکر بهبود این محصول باشیم؛ اما باید توجه داشت که پلاستیک با اینکه سبک تر از چدن میباشد اما معایبی دارد که میبایست در نظر گرفت:

  1. وزن و سبک و سنگین بودن چرخ در این سازه اهمیتی ندارد، چرا که سنگینی آن روی زمین بوده و کاربر وزن آن را همچون فرمان تحمل نمیکند.
  2. همانطور که در مقالات گذشته اشاره شده است، سیستم قفسه ریلی یک سازه سرمایه ای با نزدیک به 20 سال عمر مفید میباشد، در طی این سالها پلاستیک چون اکسیداسیون شده و جنس خود را از دست میدهد، اما چدن نشکن هیچ تغییری ماهیتی در طی سالها به خود نمیگیرد.
  3. پلاستیک در اثر حرکت زیاد حالت کروی و صیقل خورده خود را از دست میدهد اما چدن هیچ تغییری در اثر حرکت به خود نمیگیرد (منظور آنکه تقریباً هیچ تغییری نمیکند نسبت به پلاستیک)
  4. پلاستیک در گذر زمان حالت شکنندگی به خود میگیرد در صورت چدن داکتیل هیچ گاه اینطور نخواهد بود.

تمام ادله بالا نشان دهنده آن است که استفاده از جنس چدن در چرخهای حرکتی این سیستم فلزی با تحقیق همراه بوده و در حال حاضر بهترین جنس برای چرخ و سیستم حرکتی آن چدن داکتیل (ductile cast iron for mobile shelving unit) میباشد.

از اینکه با ما همراه بودید سپاسگزاریم.

مشاهده نسخه pdf مقاله: چرخ های چدنی بایگانی ریلی


  1. چقرمگی : چقرمگی مقاومت مواد در برابر شکست در اثر اعمال تنش است. چقرمگی سطح زیر نمودار تنش – کرنش می باشد و به صورت انرژی جذب می شود، در نتیجه ماده ای که دارای چقرمگی بیشتر باشد برای شکست نیاز یه انرژی بیشتری دارد.
